Подключение
питания панели приборов показано
на следующем рисунке:
Подключение
к комбинации VDO.
Необходимо
подключить белую колодку

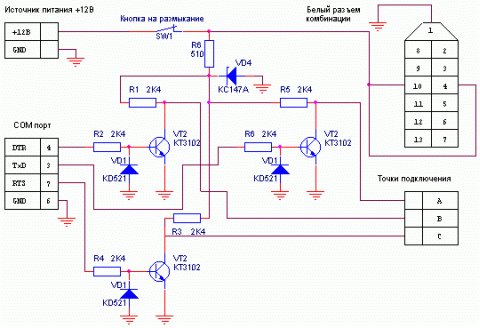

комбинации к источнику питания +12
Вольт как нарисовано на схеме
адаптера, и подключить точку "А"
адаптера к контактной площадке в
верхнем левом углу комбинации как
показано на рисунке.
Подключение
к комбинации производства АО "Счетмаш"
с одним дисплеем.
Необходимо
подключить белую колодку
комбинации к источнику питания +12
Вольт как нарисовано на схеме
адаптера.

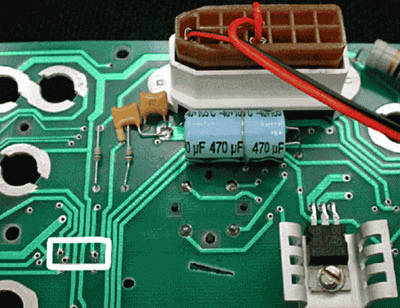

Подключить точку "А"
адаптера к левой нижней
контактной площадке в белом
квадрате на рисунке.
Подключить точку "B"
адаптера к левой верхней
контактной площадке в белом
квадрате на рисунке.
Подключить точку "С"
адаптера к правой верхней
контактной площадке в белом
квадрате на рисунке.
Подключение
к комбинации производства АО "Счетмаш"
с двумя дисплеями.
Необходимо
подключить белую колодку
комбинации к источнику питания +12
Вольт как нарисовано на схеме
адаптера.

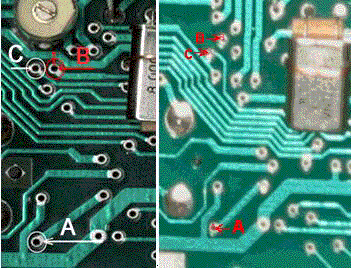

Подключить точку "С" к
контактной площадке, куда
показывает белая верхняя стрелка
на рисунке.
Подключить точку "B" к
контактной площадке, куда
показывает красная стрелка на
рисунке (на некоторых комбинациях
эта контактная площадка может
быть смещена вверх см. другой
рисунок).
Подключить точку "А" к
контактной площадке, куда
показывает белая нижняя стрелка
на рисунке.
;
Подключение
к контроллеру БОШ М1.5.4(N),
БОШ МП7.
!!!
На большинстве контроллеров
микросхема 24С02 (24С04 или B58253)
находится на обратной стороне
платы.
Подключить питание +12В к
контактам "18" и "27" 55-ти
штырькового разъема контроллера.
Подключить общий провод к
контакту "19" 55-ти штырькового
разъема контроллера.
Подключить точку "В"
адаптера к выводу "5"
микросхемы 24С02 (24С04
или B58253) с помощью щупа.
Подключить точку "С"
адаптера к выводу "6"
микросхемы 24С02 (24С04
или B58253) с помощью щупа.
Подключение
к иммобилайзеру АПС-4.
!!!
На большинстве иммобилайзеров
микросхема 24С02 находится под
пищалкой.
Подключить питание +12В к
контактам "6" и "20" 20-ти
штырькового разъема иммобилайзерара.
Подключить общий провод к
контакту "16" 20-ти штырькового
разъема иммобилайзерара.
Подключить точку "В"
адаптера к выводу "5"
микросхемы 24С02 с помощью щупа.
Подключить точку "С"
адаптера к выводу "6"
микросхемы 24С02 с помощью щупа.
Подключение
и работа с комбинацией
производства "Автоприбор"
(ЛП).
!!!
Это функция работает не на всех
комбинациях, примерно 50/50. Для
остальных комбинаций методика
описана ниже.
Необходимо подключить
белую колодку комбинации к
источнику питания +12 Вольт как
нарисовано на схеме адаптера.
Подключить точку "А" к 9
выводу красного разъема
комбинации как показано на рисунке.
- Подать
напряжение питания 12 Вольт на
схему.
- Выбрать
в программе тип комбинации "АП"
и нажать "Установить".
- На
одометре комбинации начнет
прибавляться пробег со
скоростью примерно 5000-6000км/ч.
- Нажимая
кнопку "SW1",
добиться появления всех
девяток на индикаторе. Нажимать
кнопку надо кратковременно и
часто, затем снова отпускать ее.
После появления всех девяток
километраж сбросится на ноль.
- После
сброса в ноль показаний
индикатора необходимо оставить
схему во включенном состоянии
пока не намотается нужный Вам
пробег (например, чтобы намотать
30000км
необходимо подождать около
5-6-ти часов, т.к. скорость
накрутки составляет около 5500
км/ч). Это все-таки не несколько
дней, если бы вы наматывали
около 1000000 км J
.
- По
окончании процедуры нажать в
программе кнопку "Отмена".
- Отключить
питание от схемы.
!!!
Если не работает методика
описанная выше необходимо
пользоваться этой методикой.
Открутить заднюю крышку
комбинации.
Открутить плату комбинации и
осторожно вынуть ее (стрелки
снимать не нужно - плата с
небольшим усилием вынимается без
приборов).
Подключить белую
колодку комбинации к источнику
питания +12 Вольт как нарисовано
на схеме адаптера.
Подключить точку "А" к 9
выводу красного разъема
комбинации как показано на
рисунке.
- Подать
напряжение питания 12 Вольт на
схему.
- Выбрать
в программе тип комбинации "АП"
и нажать "Установить".
- На
одометре комбинации начнет
прибавляться пробег со
скоростью примерно 5000-6000км/ч.
- Найти
микросхему PIC12CE519
(8 ног, рядом с индикатором) и
(с помощью щупа) прикасаясь к 4
выводу микросхемы контактом
"В" или "С", добиться
появления всех девяток на
индикаторе. Прикасаться надо
кратковременно и часто, затем
убирать щуп. При касании
показания на индикаторе должны
останавливаться. После
появления всех девяток
километраж сбросится на ноль.
- После
сброса в ноль показаний
индикатора необходимо оставить
схему во включенном состоянии
пока не намотается нужный Вам
пробег.
- По
окончании процедуры нажать в
программе кнопку "Отмена".
- Отключить
питание от схемы.
Порядок
работы.
- подключить адаптер к
комбинации (контроллеру) как
было сказано выше;
- подключить адаптер к
СОМ порту
компьютера;
- подключить питание +12В;
- запустить программу;
- выбрать порт (если работаем с
СОМ2);
- выбрать нужную операцию (смотри
рисунок);
- ввести новые показания
одометра (если работаем с
комбинацией);
- нажать на кнопку "Установить";
- отключить адаптер от
компьютера, +12В и комбинации (контроллера);
- подать +12В на комбинацию (контроллер)
и проверить ее
работоспособность;
