Программа модификатор прошивок для ЭБУ BOSCH

    Программа-модификатор прошивок для ЭБУ Bosch M1.5.4 предназначена для подготовки двухрежимной прошивки, содержащей 2 набора калибровок (например, ЭКОНОМ и СПОРТ).
Прошивка помещается в одну обычную ПЗУ типа 27С512.
    Переключение калибровок - программное, путем замыкания на "землю" 52 контакта ЭБУ. При этом ЭБУ не требует никакой аппаратной доработки. Поддерживается возможность раздельной регулировки CO.




		Следует иметь ввиду, что в некоторых блоках не установлены элементы, подключаемые к 52-й ноге контроллера. При отсутствии этих элементов переключение работать не будет.
Необходимо проконтролировать их наличие на плате ЭБУ (выделны на фото красным цветом) и при необходимости установить. Так же может не хватать двух сопротивлений номиналом в 10 Kom на оборотной стороне платы. Их расположение можно увидеть здесь



Программа модификатор прошивок
 для ЭБУ Январь-5.1.

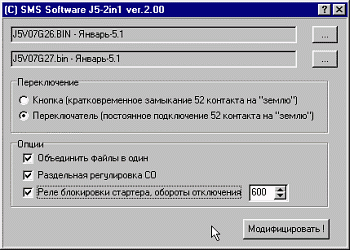

    Программа-модификатор прошивок для ЭБУ Январь-5.1 предназначена для подготовки (модификации софта) прошивок к одновременной загрузке в ЭБУ и переключением во время движения, при этом сам ЭБУ не требует никакой аппаратной доработки.
    Переключение осуществляется замыканием 52 контакта ЭБУ на "землю". Выбор прошивки осуществляется в зависимости от установок в программе или кратковременным замыканием на землю (режим "кнопка") или постоянным замыканием или размыканием этого контакта с "землей" (режим "переключатель").
    Для индикации выбранной прошивки используется маломощная лампа 12V или светодиод с токоограничительным резистором, подключаемый одним концом к 31 и 38 контакту ЭБУ а другим на + 12V.
    Если прошивка была модифицирована в режиме "кнопка", то при включении зажигания всегда выбирается прошивка, загруженная первой, контрольный светодиод или лампа при этом светится. Если же прошивка была модифицирована в режиме "переключатель", то выбор прошивки зависит от состояния переключателя (подключенного к 52 контакту и "земле") - если переключатель замкнут, то выбирается первая прошивка, если разомкнут - то вторая.
    Прошивки могут сохраняться как раздельно, так и в одном файле удвоенной длины. Для прошивок, поддерживающих регулировку СО введена функция раздельной регулировки для каждой половины двухрежимной прошивки.
